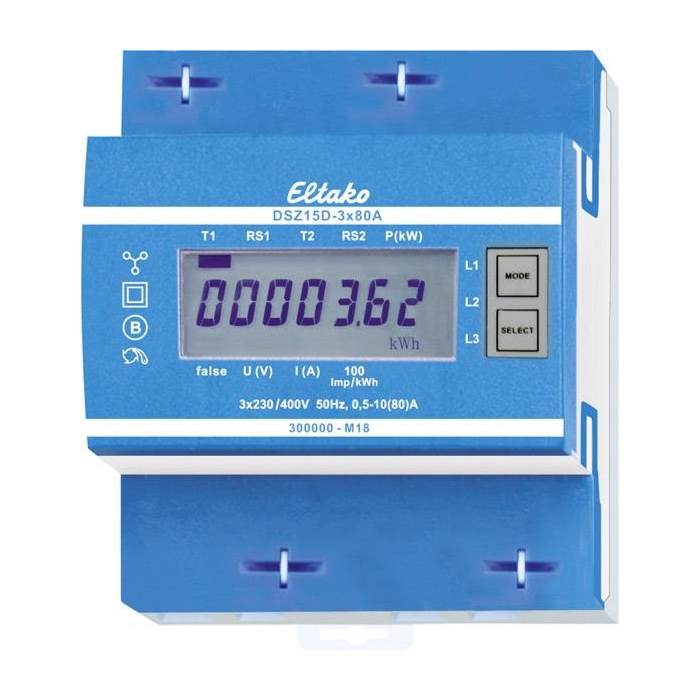

Eltako DSZ15D 3-fase kWh meter 3x80 A MID (geschikt voor verrekening)

3-fase kWh meter voor maximaal 3x80A, met MID dus geschikt voor verrekening
Voor montage op DIN-rail DIN-EN 60715 TH35. Breedte 4 modules = 70mm, diepte 58mm. Nauwkeurigheidsklasse B (1%). Met S0 pulsuitgang, resetbare dagteller en dubbel tarief. Het eigenverbruik van maximaal 0,5 Watt per fase wordt niet gemeten en daardoor niet aangegeven. Geschikt voor 1-, 2- of 3-fases met een maximale stroom van 80A. De startstroom bedraagt 40mA. Een N moet aangesloten worden. Alle meetwaarden blijven te allen tijde in het geheugen opgeslagen.

Rechts naast het 7-sement display
bevinden zich de toetsten MODE en SELECT waarmee, zoals omschreven in de bedieningshandleiding, door het menu gebladerd kan worden. Als eerste zal de achtergrondverlichting inschakelen. Vervolgens kan per tarief het totale energieverbruik en het totale energieverbruik van de dagteller vanaf de reset (RS1 en RS2) en de actuele waarden van energieverbruik, stroom en spanning per fase afgelezen worden.

Foutmelding (false)
Bij het ontbreken van een fase of bij een verkeerde stroomrichting wordt ‚false‘ met de bijbehorende fase in het display weergegeven. Bij een belasting meer dan 50% moet men tussen de modules minimaal een ventilatieafstand van 9mm (½ module) in acht nemen. Gebruik hiervoor bijvoorbeeld DS12 afstandstukken.
