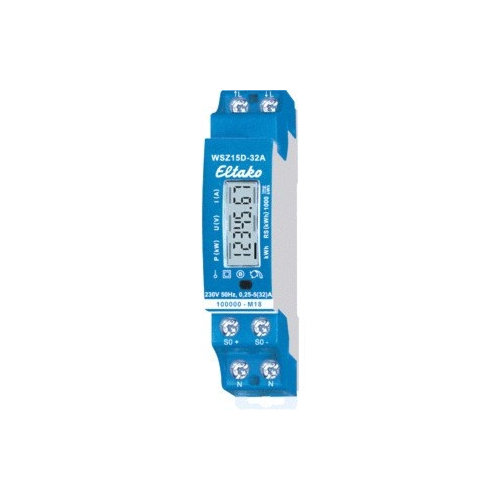

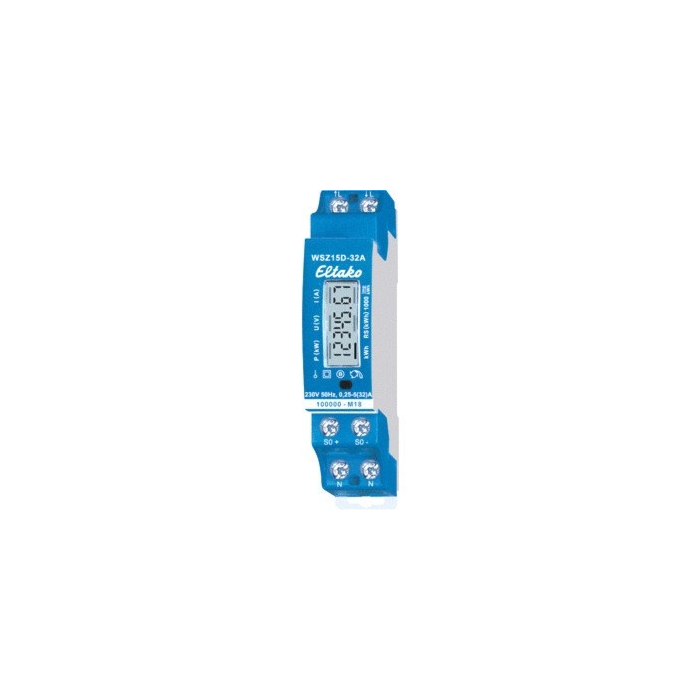

1-fase kWh meter voor maximaal 32A, met MID dus geschikt voor verrekening
Voor montage op DIN-rail DIN-EN 60715 TH35. Breedte 1 module = 18mm, diepte 58mm. Nauwkeurigheidsklasse B (1%). Met S0 pulsuitgang en resetbare dagteller. De startstroom bedraagt 20mA. Het eigenverbruik van slechts 0,4 Watt wordt niet gemeten en daardoor niet aangegeven. Dubbele N-klemmen zorgen voor het eenvoudig aansluiten van meerdere meters. Alle meetwaarden blijven te allen tijde in het geheugen opgeslagen.
Met de toets onder het 7 segment display kan de achtergrondverlichting ingeschakeld worden en door het menu gebladerd worden. Een balk staat telkens bij de weergegeven grootheid: het totale energieverbruik, totale energieverbruik van de dagteller RS vanaf de reset (kWh), het actuele energieverbruik (P), spanning (V) en stroom (A).
Foutmelding:
Bij een aansluitfout knippert de achtergrondverlichting van het display. Bij een belasting meer dan 50% moet men tussen de modules minimaal een ventilatieafstand van 9mm (½ module) in acht nemen. Gebruik hiervoor bijvoorbeeld DS12 afstandstukken.
| Product Name | Eltako WSZ15D 1-fase kWh meter voor maximaal 32A MID (geschikt voor verrekening) |
|---|---|
| Fabrikant | Eltako |
| Serie | Eltako |
| Artikelnaam | WSZ15D-32A |
| Samenstelling | Basiselement |
| Bedieningswijze | N.v.t. |
| Montagewijze | DIN-rail (DRA) |
| Aansluitwijze / soort bevestiging | N.v.t. |
| Beschermingsgraad (IP) | IP20 |
| Nom. spanning | 230V |
| Nom. (meet-)spanning van/tot | 230 V |
| Frequentie | 50 Hz |
| Toepassing | Universeel |
| Type artikel | Verbruiksmeter |
| Artikelnummer | 28032015 |
| EAN nummer | 4010312501627 |
